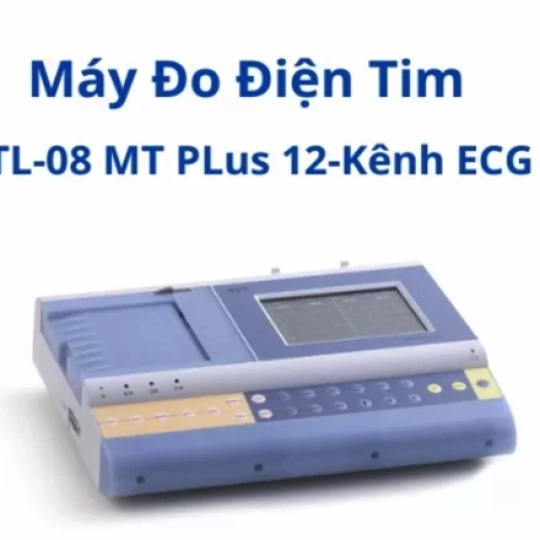

BTL-08 MT Plus ECG 12 Kênh

BTL-08 MT Plus ECG

Máy đo điện tim (ECG) BTL-08 MT plus ECG 12 kênh là thiết bị y tế hiện đại được sử dụng để ghi lại hoạt động điện của tim, theo dõi các bệnh lý tim mạch,… Để đảm bảo an toàn, hiệu quả và tuổi thọ cho máy, người sử dụng cần nắm rõ những kiến thức và lưu ý quan trọng khi sử dụng máy đo điện tim BTL-08 MT plus ECG 12 kênh

Giá:

Liên hệ
Lượt xem:
200

1. Một vài lưu ý khi sử dụng máy BTL-08 MT Plus ECG

-Trước khi sử dụng:

Đảm bảo máy đã được kết nối nguồn điện, pin đầy đủ, màn hình hiển thị rõ ràng và các nút chức năng hoạt động bình thường.
Giải thích cho bệnh nhân về quy trình đo ECG, hướng dẫn bệnh nhân nằm yên và thư giãn trong quá trình đo.
Đảm bảo điện cực sạch sẽ, không bị hư hỏng và được gắn đúng vị trí trên cơ thể bệnh nhân.

-Trong khi sử dụng:

Quan sát và theo dõi tình trạng bệnh nhân trong quá trình đo, đảm bảo bệnh nhân thoải mái và không gặp bất kỳ khó chịu nào.
Nếu bệnh nhân có bất kỳ dấu hiệu bất thường nào như đau ngực, khó thở, chóng mặt, v.v., cần ngừng đo ECG ngay lập tức và xử lý tình huống kịp thời.
Cài đặt thông số phù hợp với độ tuổi, giới tính và tình trạng sức khỏe của bệnh nhân.
Ghi chép đầy đủ thông tin bệnh nhân, thời gian đo, các thông số cài đặt và kết quả đo ECG.

ð Sau khi sử dụng:

Tháo điện cực khỏi cơ thể bệnh nhân một cách nhẹ nhàng.
Vệ sinh điện cực bằng dung dịch khử trùng phù hợp sau mỗi lần sử dụng.
Lưu trữ kết quả đo ECG theo quy định của cơ sở y tế.
Vệ sinh máy bằng khăn mềm và dung dịch khử trùng phù hợp sau mỗi lần sử dụng.

Lưu ý khi sử dụng máy BTL-08 MT Plus ECG

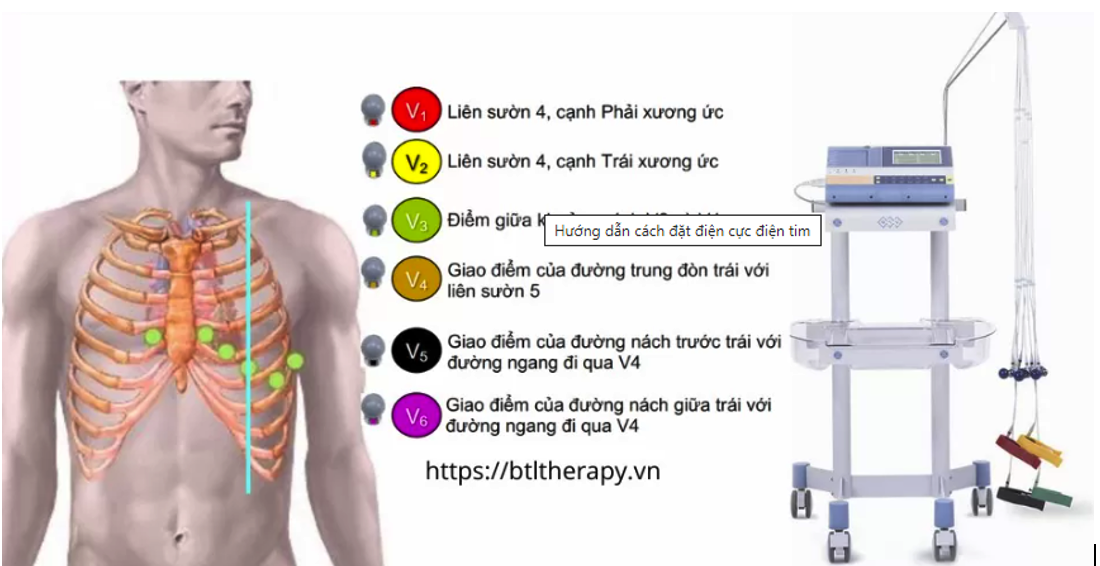

2. Cách lắp điện cực tim BTL-08 MT Plus

- Gắn các điện cực chi vào các vị trí điện cực trên cơ thể. Trước hết, hãy làm sạch các nơi đặt các điện cực được đặt điện cực bằng cồn 75%, sau đó bôi một lương gel nhỏ lên chỗ đã làm sạch da:

- Màu đỏ R (RA): Cánh tay phải / Cơ delta phải

- Màu vàng L (LA): Tay trái / Cơ delta trái

- Màu đen RF (RL): Chân phải / Chân trên càng gần thân càng tốt

- Màu xanh lá cây F (LL): Chân trái / Chân trên càng gần thân càng tốt

- Khi tất cả các điện cực đã được áp dụng, hãy gắn các dây dẫn ngực liên kết, với cáp cho mỗi dẫn dẫn nằm thấp hơn điện cực (để giảm

lực căng trên dây).

- Dùng cồn để làm sạch các vị trí đặt điện cực. Áp dụng cho sâu điện cực trong các điểm sau:

V1: Khoang liên sườn thứ 4 cạnh xương ức bên phải
V2: Khoang liên sườn thứ 4 ở bờ trái xương ức
V3: Khoảng giữa điện cực V2 và V4
V4: Khoang liên sườn thứ 5 ở giữa xương đòn
V5: Đường nách trước bên trái ngang với V4
V6: Đường giữa nách trái ngang với V4 và V5

Cách lắp điện cực tim BTL-08 MT Plus

Màn hình	Cảm ứng màu 5.7"
kích thước	118 x 89 mm
độ phân giải	640 X 480
Bàn phím	Bàn phím cảm ứng chữ và số kết hợp với các phím chức năng
Cổng	RS232, USB, LAN (tuỳ chọn), WiFi (tuỳ chọn)
Kích thước (mm)	407 X 312 x146
Trọng lượng (bao gồm pin) (kg)	5.9
In (máy in laser/mực in)	Có, thông qua BTL CardioPoint (tuỳ chọn)
In (máy in tích hợp)	In nhiệt
- Bề rộng giấy	210 mm/ 8"
- Loại giấy	A4/A5 Z-gấp, cuộn, fax
- Tốc độ giấy (mm/s)	5, 10, 12.5, 25, 50
- Độ nhạy (mm/mV)	2.5, 5, 10, 20
- In theo thời gian thực	Có, chế độ thủ công
- Định dạng in đạo trình (cột x hàng + nhịp dài)	1x 12, 1 x 6, 1 x 4, 1 x 3, 2 x6+1R, 2 x 6 + 2R, 4x3+1R, 4x3 +2R, 4x3+3R, đồng bộ theo thời gian, thứ tự đạo trình: tiêu chuẩn hoặc Cabrera
Độ dài bản ghi	Chế độ tự động (giây): 10, 20, 30, 40, 50, 60, 70, 80 Chế độ dài (phút): 1, 2, 3, 4, 5, 6, 8, 10
Số bản ghi lưu trữ	400 (thông thường), 250 (thấp nhất)
Số bản ghi lưu trữ (chế độ dài)	10
Số bệnh nhân lưu trữ	999
Điện tim nhanh	Bắt đầu ghi mà không cần nhập dữ liệu bệnh nhân
Phát hiện mất tín hiệu điện cực	Biểu thị tiếp xúc từng điện cực
Chế độ ghi độc lập	Tự động (từ 10 tới 80 giây), Dài (từ 1 tới 10 phút), Thủ công (bấm nút in - dừng)
Chế độ do người dùng cài trước	Không giới hạn
Ghi thời gian thực cho phần mềm BTL CardioPoint (ECG / Stresstest)	Thông qua cáp serial, các vị trí xung ECG + máy tạo nhịp có độ chính xác đầy đủ
Xuất đánh giá tới phần mềm BTL CardioPoint	Thủ công: thông qua cáp serial, Tự động: qua module WiFi/LAN (tuỳ chọn)
Đánh giá	Tự động đo HR/RR và đo nhịp trung bình của các khoảng, trục, biên độ và góc P-Q-R-S-T tiêu chuẩn
Diễn dịch bằng văn bản	Diễn dịch tự động ECG được ghi với khả năng hiển thị các báo cáo ở dạng từ viết tắt
Xử lý tín hiệu
Tần số đáp ứng ECG	0.05 - 170 Hz
Nhịp tim (HR)	16 - 296 bpm
Phát hiện máy tạo nhịp	Độ rộng nhịp > 100 µs, biên độ nhịp > 2 mV
Tần số lấy mẫu	ECG: 8 x 2,000 Hz, máy tạo nhịp: phát hiện 2 trục bằng mạch chuyên dụng với chức năng phát hiện 40,000 Hz
Độ phân giải kỹ thuật số	13 bits / 3.9 µV
Phạm vi tín hiệu đầu vào	Dải động: 15.9 mV, độ phân cực: ±400 mV, độ lệch điện áp ổn định: ±5 V
Trở kháng đầu vào	> 20 MOhm
CMRR	> 100 dB
Bộ lọc kỹ thuật số	Lọc cơ: Đáp ứng, 35 Hz, 25 Hz, Nguồn điện chính 50/60 Hz: Đáp ứng, Lọc baseline: auto-spline, IIR từ 0.05 Hz tới 1.5 Hz (tau 3.2 s tới 0.1 s)
Thông số khác
Dung lượng ác quy	< 100bản in (auto) < 35 phút in (thủ công) < 120 phút (theo dõi tín hiệu)
Thời gian sạc	Khoảng 4-6 giờ (nếu xả hoàn toàn)
